- Модель:100H-3 ANSI
- 0
- Наименование:Цепь приводная роликовая трехрядная усиленная 100H-3 ANSI
- Шаг цепи, t, мм:31,75 мм
- Диаметр ролика, d1, мм:19,05 мм
- Обозначение по стандарту ANSI:100H-3
- Диаметр валика, d2, мм:9,52 мм
- Длина валика, b7 (Lc) max, мм:129,5 мм
- Ширина внутренней пластины, h max, мм:30,2 мм
- Разрушающая нагрузка, кН/кгс:260,6 / 26060 кН/кгс
- Вес 1 пог. м, кг:12,96 кг
- Ширина между внутренними пластинами b1 min, мм:19,05 мм
- Рядность:3
- Показать все характеристики
Схема усиленной трехрядной Цепи приводной роликовой 100H-3 по стандарту ANSI B29.1M

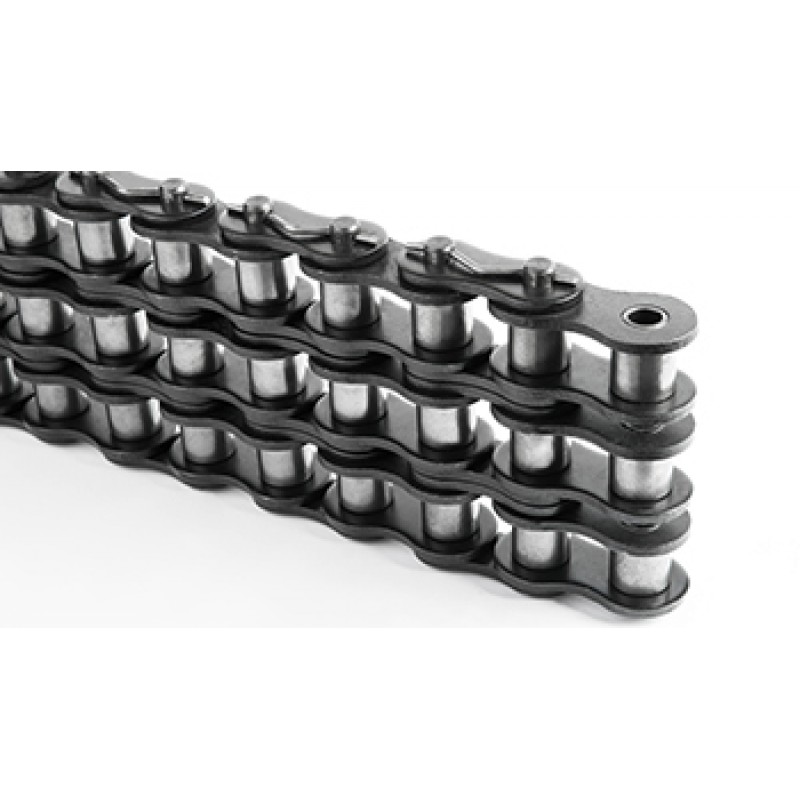

Трехрядная усиленная приводная роликовая цепь 100H-3
для зерноуборочных комбайнов, тракторов, жаток,
пресс-подборщиков и другой агротехники.
Обозначение цепи по стандарту (ANSIB29.1M): 100H-3
Шаг цепи, t: 31,75 мм
Диаметр ролика, d1: 19,05 мм
Ширина между внутренними пластинами, b1 min: 19,05 мм
Диаметр валика, d2: 9,52
Длина валика, b7 max: 129,5 мм
Ширина внутренней пластины, h max: 30,2 мм
Толщина пластины, S max: 4,75 мм
Поперечный шаг, А: 39,09 мм
Разрушающая нагрузка, Q min: 260,6 / 26060 кН/кгс
Вес 1 метра q: 12,96 кг
| Общие | |
| Наименование | Цепь приводная роликовая трехрядная усиленная 100H-3 ANSI |
| Шаг цепи, t, мм | 31,75 мм |
| Диаметр ролика, d1, мм | 19,05 мм |
| Обозначение по стандарту ISO | |
| Обозначение по стандарту ANSI | 100H-3 |
| Диаметр валика, d2, мм | 9,52 мм |
| Длина валика, b7 (Lc) max, мм | 129,5 мм |
| Ширина внутренней пластины, h max, мм | 30,2 мм |
| Разрушающая нагрузка, кН/кгс | 260,6 / 26060 кН/кгс |
| Вес 1 пог. м, кг | 12,96 кг |
| Ширина между внутренними пластинами b1 min, мм | 19,05 мм |
| Рядность | 3 |
