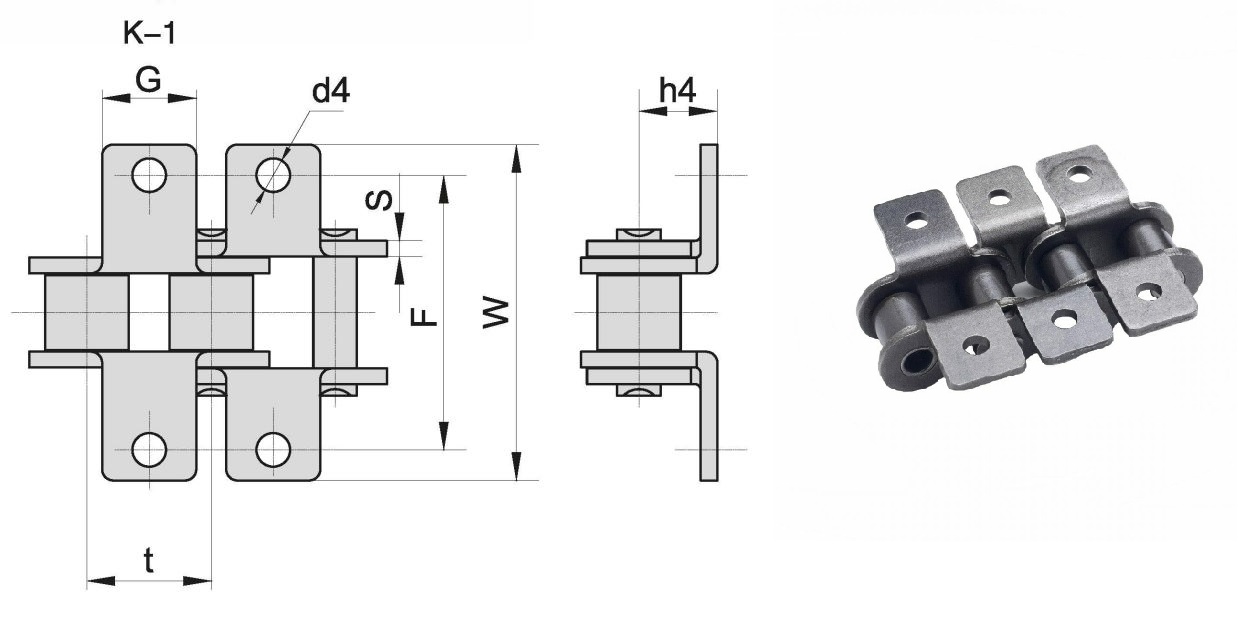

Схема цепи приводной роликовой с аттачментами тип K-1
Таблица размеров и характеристик приводной цепи с аттачментами тип K-1
Наименование цепи | Шаг | G | F | W | S | h4 | d4 |
t | |||||||
mm | |||||||
06B* | 9.525 | 8.00 | 19.04 | 27.00 | 1.30 | 6.50 | 3.50 |
08B | 12.700 | 9.50 | 25.40 | 36.40 | 1.60 | 8.90 | 4.50 |
10B | 15.875 | 14.30 | 31.75 | 44.60 | 1.70 | 10.31 | 5.30 |
12B | 19.050 | 16.00 | 38.10 | 52.40 | 1.85 | 13.46 | 6.40 |
16B | 25.400 | 19.10 | 50.80 | 72.60 | 3.10 | 15.88 | 6.40 |
Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты отличаться
* прямая пластина
