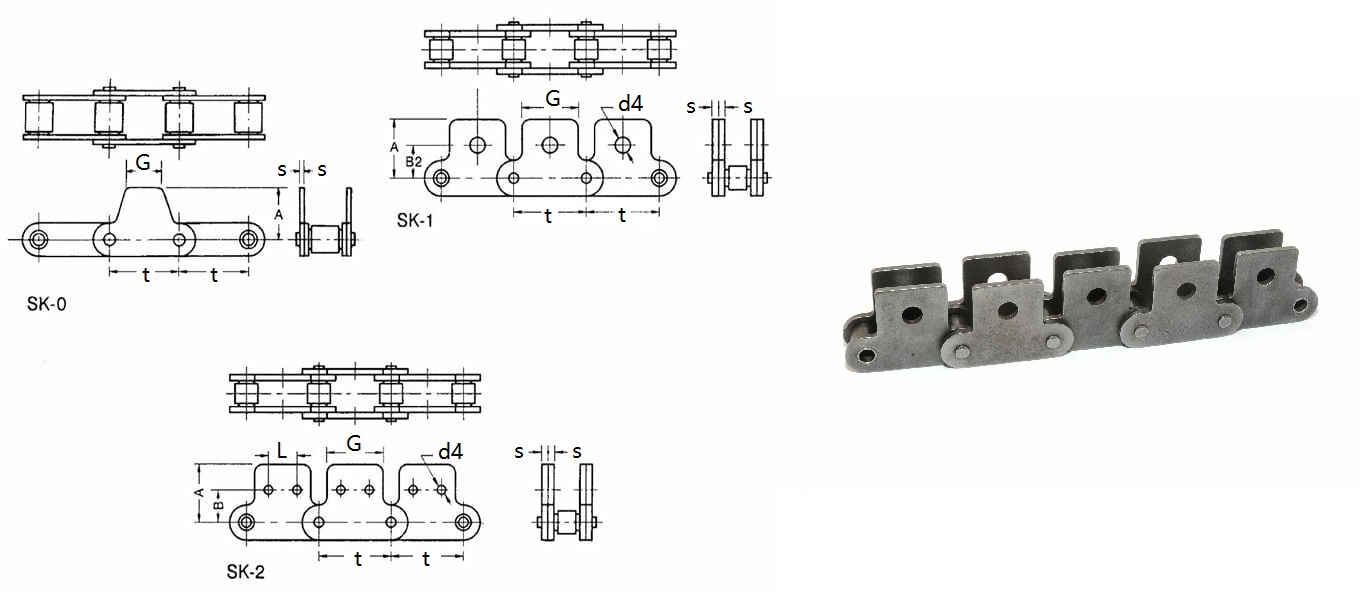

Схема цепи приводной роликовой с аттачментами тип SK-2
Таблица размеров и характеристик длиннозвенной цепи с аттачментами тип SK-2 для транспортеров и элеваторов
Наименование цепи | Шаг | G | L | F | C | h4 | d4 |
t | |||||||
mm | |||||||
C208A | 25.400 | 19.10 | 9.50 | 20.5 | 13.50 | 9.10 | 5.5 |
C210A | 31.750 | 23.80 | 11.90 | 25.0 | 15.90 | 11.10 | 5.50 |
C212A | 38.100 | 28.60 | 14.30 | 32.90 | 19.10 | 14.70 | 5.50 |
C216A | 50.800 | 38.10 | 19.10 | 43.50 | 25.40 | 19.10 | 6.80 |
C220A | 63.500 | 47.60 | 23.80 | 50.4 | 31.80 | 23.40 | 9.20 |
Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты могут отличаться
