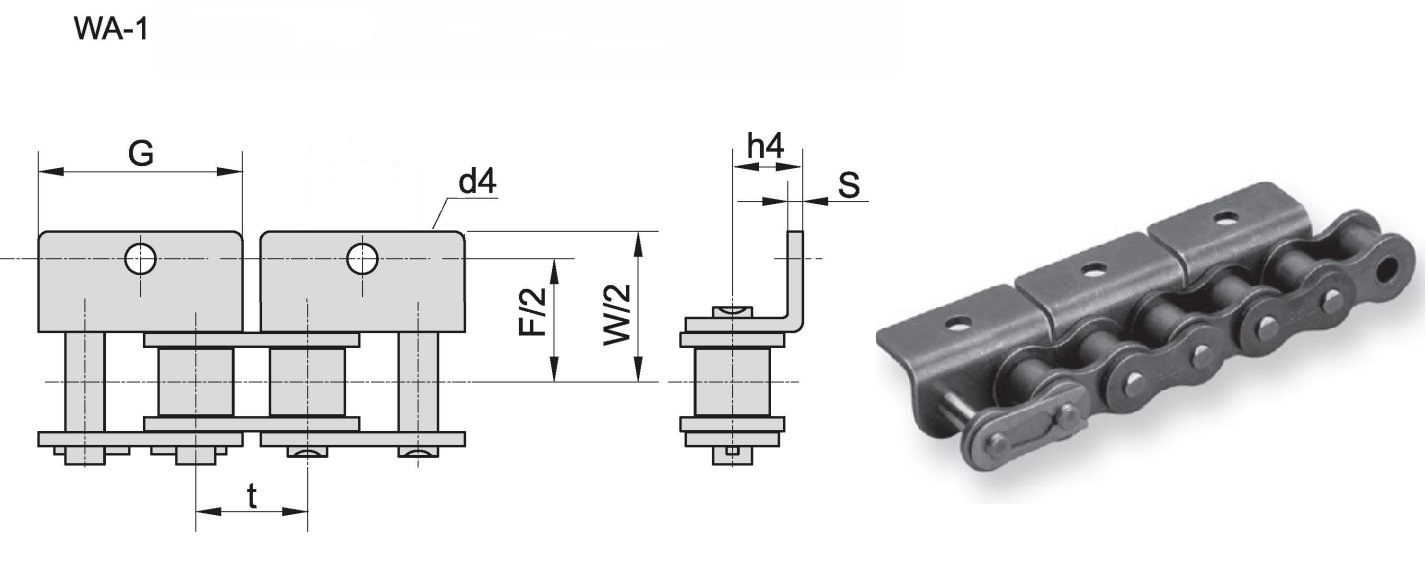

Схема цепи приводной роликовой с аттачментами тип WA-1
Таблица размеров и характеристик приводной цепи с аттачментами тип WA-1
Наименование цепи | Шаг цепи | G | L | F | W | S | h4 | d4 |
t | ||||||||
mm | ||||||||
08B | 12.700 | 24.00 | 12.70 | 25.40 | 36.40 | 1.60 | 8.90 | 4.30 |
10B | 15.875 | 29.58 | 15.88 | 31.80 | 44.60 | 1.70 | 10.31 | 5.30 |
12B | 19.050 | 34.05 | 19.05 | 38.10 | 52.40 | 1.85 | 13.46 | 6.40 |
16B | 25.400 | 46.40 | 25.40 | 50.80 | 72.60 | 3.10 | 15.88 | 6.40 |
Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты могут отличаться
