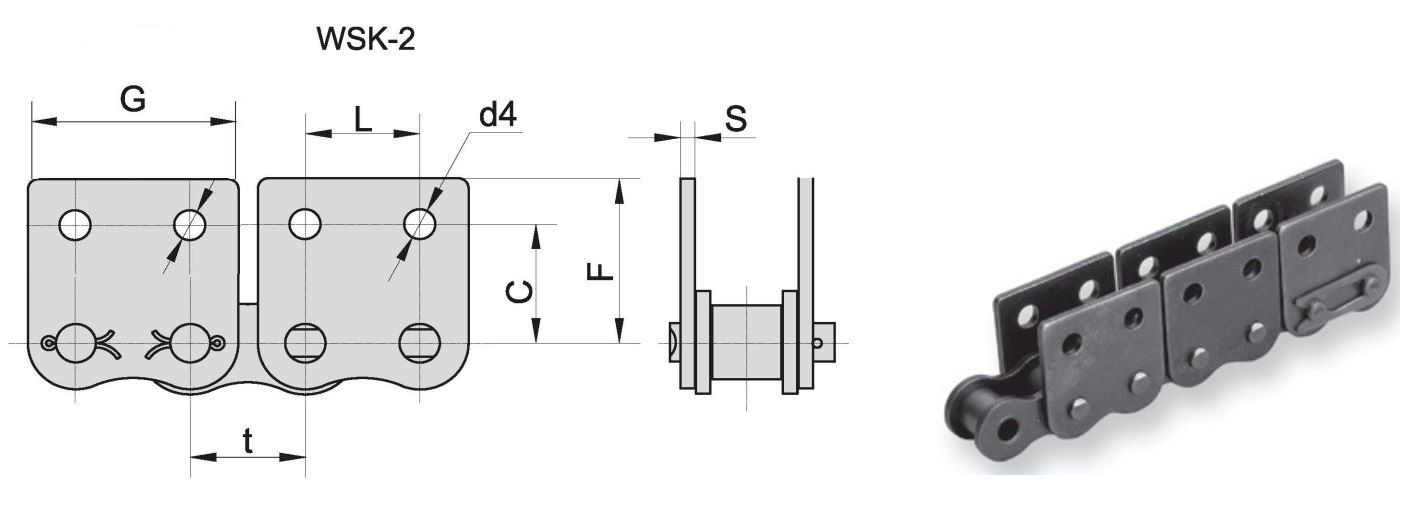

Схема цепи приводной роликовой с аттачментами тип WSK-2
Таблица размеров и характеристик приводной цепи с аттачментами тип WSK-2
Наименование цепи | Шаг цепи | G | L | C | F | S | d4 |
t | |||||||
mm | |||||||
08B | 12.700 | 23.30 | 12.70 | 13.35 | 18.90 | 1.60 | 4.30 |
10B | 15.875 | 29.58 | 15.88 | 16.50 | 22.95 | 1.70 | 5.30 |
12B | 19.050 | 34.05 | 19.05 | 21.45 | 28.60 | 1.85 | 6.40 |
16B | 25.400 | 46.40 | 25.40 | 23.15 | 34.00 | 3.10 | 6.40 |
Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты могут отличаться
