Цепи роликовые с удлиненным валиком тип D3

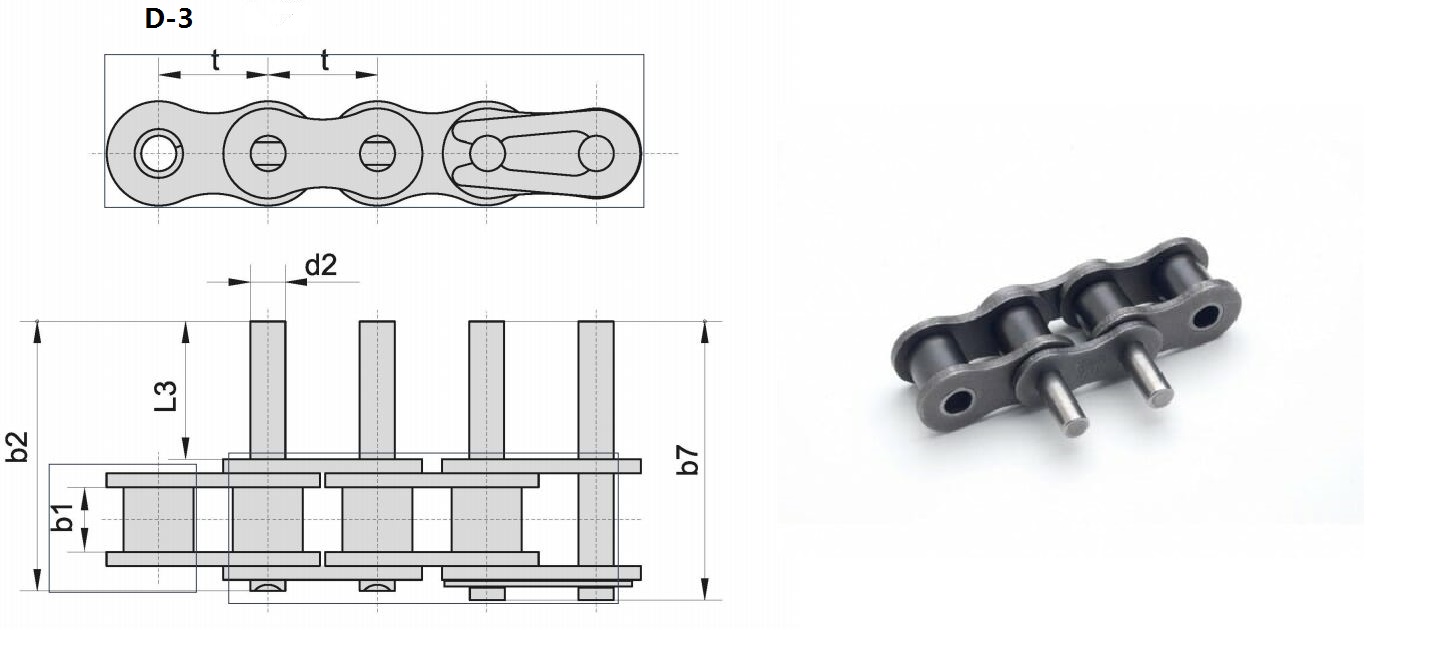

Схема роликовой цепи с удлиненными валиками тип D3

Цепь приводная роликовая с аттачментами тип D3

Таблица размеров и характеристик приводной цепи с удлиненными валиками тип D-3


Наименование цепи

Шаг

b1

d2

L3

b7

b2


t

mm

06C

9.525

4.77

3.58

9.50

20.80

21.60


08B

12.700

7.75

4.45

9.50

25.10

26.60


10B

15.875

9.65

5.08

11.90

30.10

31.50


12B

19.050

11.68

 5.72

14.30

35.40

37.10


16B

25.400

17.02

8.28

19.10

53.00

54.30


Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты могут отличаться




Цепь 06C с выступающими валиками тип D-3
Предзаказ

Цепь 06C с выступающими валиками тип D-3

Шаг цепи, t, мм:9,525
Диаметр валика, d2, мм:3,58
Длина валика, b7 (Lc) max, мм:20,8
Ширина между внутренними пластинами b1 min, мм:4,77
Цену уточняйте
Уведомить
Цепь 08B с выступающими валиками тип D-3
Предзаказ

Цепь 08B с выступающими валиками тип D-3

Шаг цепи, t, мм:12,7
Диаметр валика, d2, мм:4,45
Длина валика, b7 (Lc) max, мм:25,1
Ширина между внутренними пластинами b1 min, мм:7,75
Цену уточняйте
Уведомить
Цепь 10B с выступающими валиками тип D-3
Предзаказ

Цепь 10B с выступающими валиками тип D-3

Шаг цепи, t, мм:15,875
Диаметр валика, d2, мм:5,08
Длина валика, b7 (Lc) max, мм:30,1
Ширина между внутренними пластинами b1 min, мм:9,65
Цену уточняйте
Уведомить
Цепь 12B с выступающими валиками тип D-3
Предзаказ

Цепь 12B с выступающими валиками тип D-3

Шаг цепи, t, мм:19,05
Диаметр валика, d2, мм:5,72
Длина валика, b7 (Lc) max, мм:35,4
Ширина между внутренними пластинами b1 min, мм:11,68
Цену уточняйте
Уведомить
Цепь 16B с выступающими валиками тип D-3
Предзаказ

Цепь 16B с выступающими валиками тип D-3

Шаг цепи, t, мм:25,4
Диаметр валика, d2, мм:8,28
Длина валика, b7 (Lc) max, мм:53,0
Ширина между внутренними пластинами b1 min, мм:17,02
Цену уточняйте
Уведомить
Показано с 1 по 5 из 5 (всего 1 страниц)
