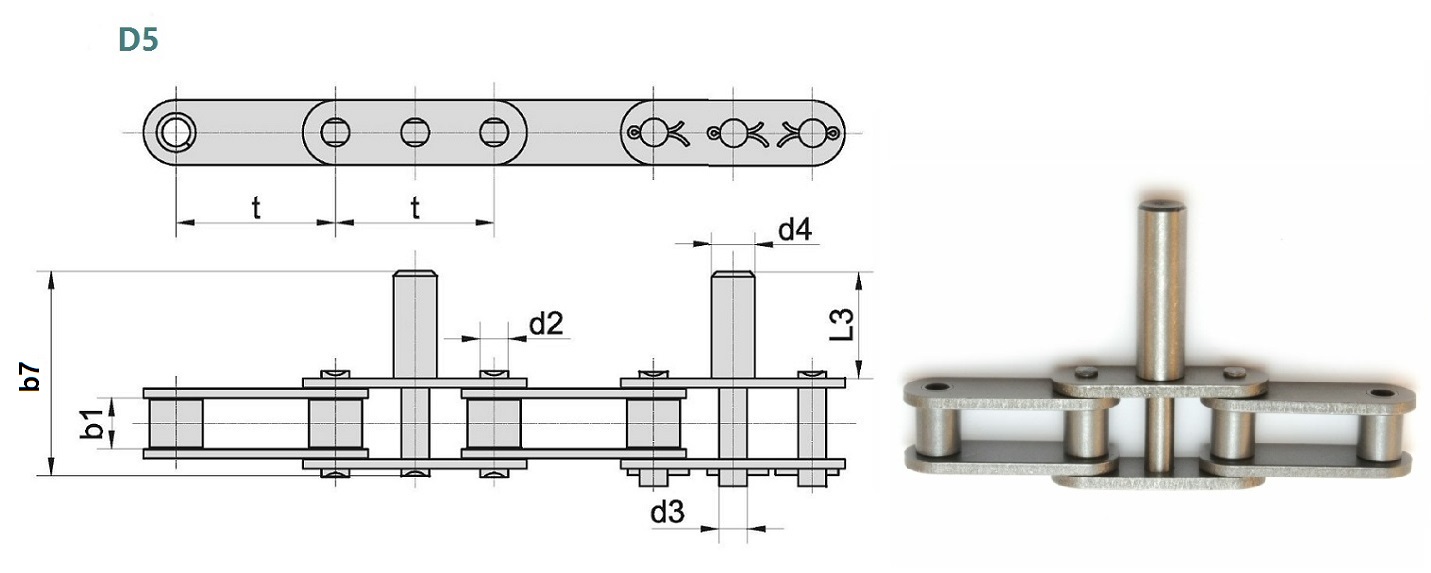

Схема длиннозвенной цепи с прямым контуром пластин и удлиненными валиками тип D5
Таблица размеров и характеристик длиннозвенной цепи с прямым контуром пластин и удлиненными валиками тип D5
Наименование цепи | Шаг | b1 | d2 | d3 | d4 | L3 | b7 |
t | |||||||
mm | |||||||
С2052V3 | 31.75 | 9.40 | 5.08 | 6.00 | 7.00 | 20.00 | 39.80 |
C2060HV3 | 38.10 | 12.57 | 5.94 | 5.94 | 8.00 | 25.00 | 53.00 |
C2060HV4 | 38.10 | 12.57 | 5.94 | 5.08 | 10.00 | 35.00 | 63.00 |
C2060HV5 | 38.10 | 12.57 | 5.94 | 5.94 | 12.70 | 41.20 | 69.20 |
C2060HV7 | 38.10 | 12.57 | 5.94 | 7.95 | 12.7 | 41.3 | 69.3 |
Обратите внимание: перед заказом нужно проверить размеры оборудования, поскольку производственные стандарты могут отличаться
